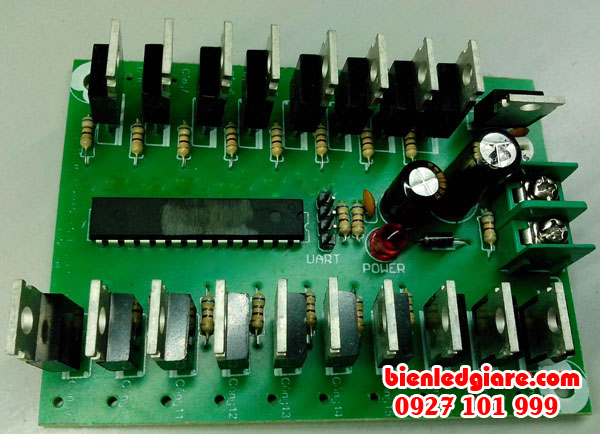

Mạch điều khiển led vẫy 18 kênh.

- Sử dụng dễ dàng, ( có hướng dẫn tiếng Việt kèm theo )

- Lập trình được nhiều kiểu hiệu ứng, có thể làm hiệu ứng sáng dần, tối dần mà nhiều loại mạch trên thị trường không làm được, ( hiệu ứng này rất đẹp, chủ động khi dùng bóng đổi màu hoặc pha màu.

Sau đây là hướng dẫn cách sử dụng phần mềm điều khiển CPU

Phần mềm bôi mầu lập trình biển vẫy LEDSIGN

Đây là phần mềm giúp các Bạn lập trình cho biển Vẫy LED SIGN bằng cách bôi mầu cho các kênh, sử dụng hết sức đơn giản và hiệu quả. Nó cho phép lập trình hiệu ứng nhanh gọn và không bị nhầm lẫn.Thích hợp cho các loai biển LED cắm, led vẫy,...

Hướng dẫn sử dùng phần mềm LEDSIGN:

Bước cài đặt:

-Cài Net FrameWork2.0 (nếu máy tính của bạn chưa cài) tại địa chỉ:

http://www.mediafire.com/?ammd1c5p2i5x3b7

-Tải phần mềm LEDSIGN tại địa chỉ:

http://www.mediafire.com/?4vi53aohsrgxpc2

-Tiến hành cài đặt phần mềm

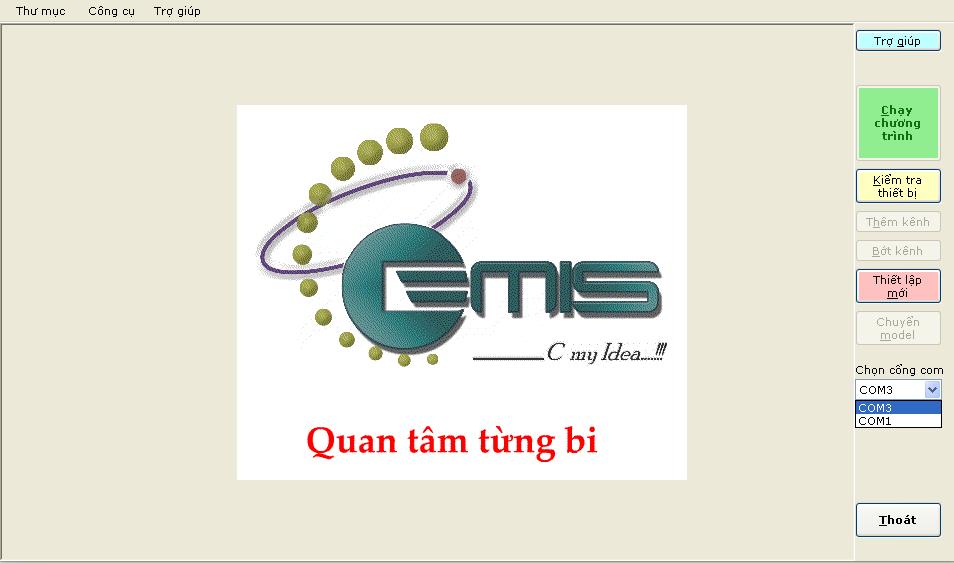

Mở giao diện phần mềm sẽ hiện ra như sau:

Sau khi đã kiểm tra cổng COM kết nối giữa máy tính và CPU ta ấn “kiểm tra thiết bị”:

-Nếu thành công hệ thống sẽ báo “bạn đang sử dụng mạch điều khiển….”

-Nếu cổng COM gặp vấn đề chưa kết nối được hệ thống sẽ báo “Không nhận được thiết bị,…”

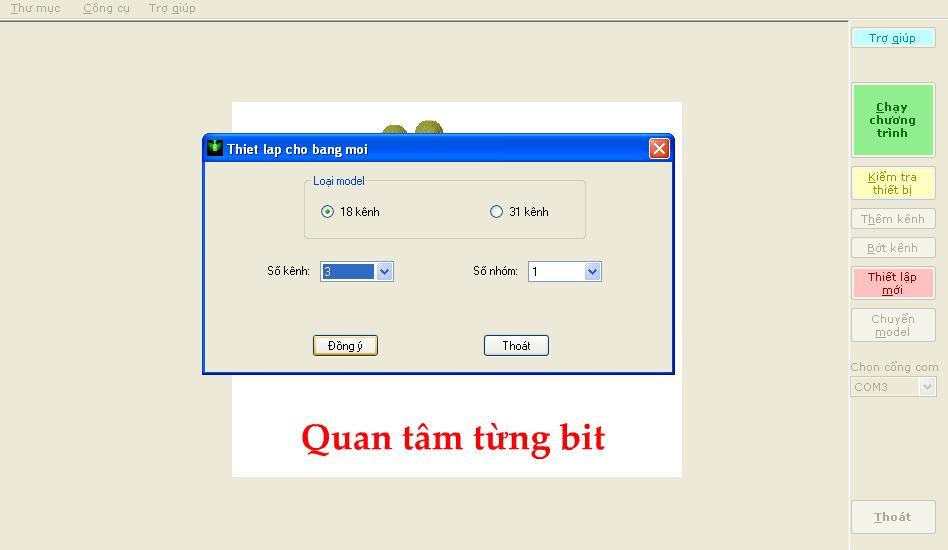

-Chọn loại CPU mà bạn đang sử dụng (loại 18 kênh hoặn 31 kênh)

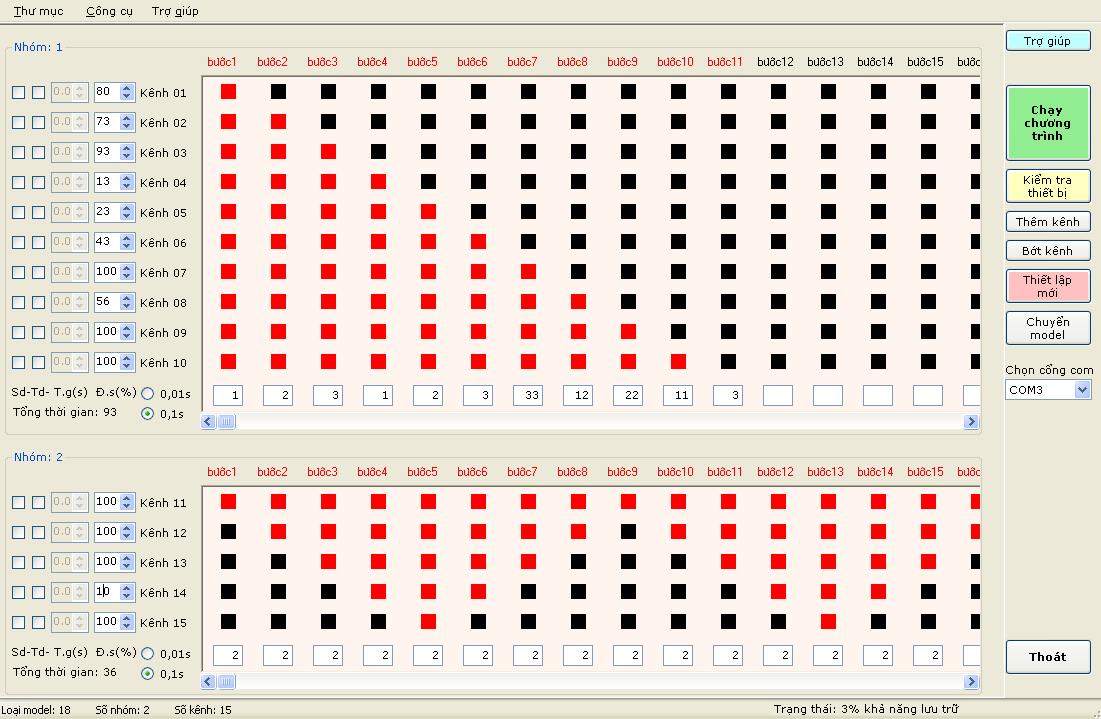

-Click chuột vào các ô màu đỏ để thể hiện kênh mà bạn muốn cho sáng đèn, các ô màu đen thể hiện tối.Sang hay tối tất cả đều theo ý muốn của bạn

-Phía bên dưới là thời gian sáng hay tối của 1 kênh trong 1 bước mà bạn chọn.

-Ở Bước 1 của nhóm 1 bạn chọn các kênh từ 1 đén 10 sáng và thời gian sáng là 1

Có nghĩa là bước 1 thì các chữ ở các kênh từ 1-10 sẽ sáng trong vòng 1/10 giây

-Tiếp theo đến bước 2 đến bước 11 bạn làm tương tụ như vậy (Như hình trên)

Sau khi chỉnh xong hết các thông số bạn nhấn “chạy chương trình”

Chương trình mà bạn vừa thiết lập sẽ được truyền ra bảng led cắm của bạn.

Như vậy là bạn đã hoàn thành xong phần thiết lập hiệu ứng cho bảng điện tử LED cắm của bạn 1 cách rất đơn giản.

-Điều chỉnh hiệu ứng của các kênh theo ý muốn 1 cách dễ dàng, nếu không muốn bạn có thể thay đổi hiệu ứng khác bằng cách thiết lập lại các bước.

-Không cần phải dùng điện trở mà có thể hạn dòng trực tiếp trên phần mềm bằng cách điều chỉnh độ % độ sáng.

-Sử dụng rất linh hoạt, người sử dụng có thể chủ động điều khiển phần mềm và hiệu ứng bảng led của mình
